Aplikasyon
Konpayi nou an bay RL-CZ10/20 pwòp tèt ou-kamiyon-monte machin perçage yo itilize pou lwil oliv oswa dlo perçage pi. Ka mare forage CZ10 a lajman itilize pou fè egzèsis pwi ak pwofondè ki pi ba pase 1000m. CZ 20 yon sèl la apwopriye pou perçage pwi ak pwofondè ki pi ba pase 2000m.
Karakteristik
-
Forage-ki monte sou kamyon nou an entegre sistèm kouran elektrik la, drawworks, derrick, blòk vwayaj, ak sistèm transmisyon sou yon chasi pwòp-propulse, ki ofri demenajman fasil ak pri-efikas, pèfòmans serye, gwo kapasite chaj fonksyònman, ak ekselan mobilite trans-peyi a.
-
Konfigirasyon an jeneral ak espesifikasyon kle nan inite a yo fèt an konfòmite konplè ak estanda SY/T5202-2004.
-

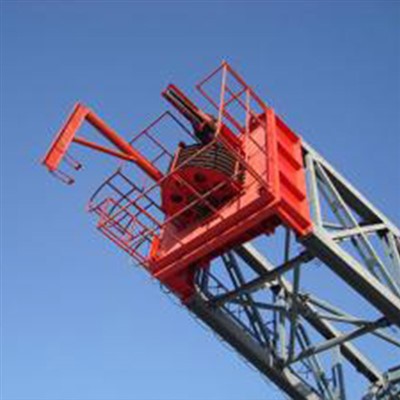

Konpozan enpòtan yo -ki gen ladan derrick, pedestal, drawworks, blòk vwayaj, zen, blòk kouwòn, pivotan, tab rotary, ak ponp labou-yo fabrike pou satisfè espesifikasyon API ak kondisyon HSE. Pati sa yo pote mak idantifikasyon API ak HSE korespondan yo.
-
Bati sou teknoloji ki gen matirite ak serye, machin nan gen eleman debaz tankou motè dyezèl ak transmisyon soti nan manifaktirè mondyal rekonèt tankou Caterpillar ak CMI (NYSE: CMI). Tout asanble eleman estrikteman swiv estanda manifakti ekipman orijinal yo.
Paramèt teknik
|
Modèl |
RL-CZ10 |
RL-CZ20 |
|
Kalite estrikti |
Oto-propulse |
Oto-propulse |
|
Pwofondè perçage (m) (5" baton perçage) |
1000 |
2000 |
|
Pwofondè travay (m) (3 1/2" baton egzèsis) |
3200 |
5300 |
|
Maksimòm chaj zen (kN) |
900 |
1580 |
|
Vitès zen (m/s) |
0.2-1.4 |
|
|
Wotè Derrick |
29 |
35 |
|
Modèl motè |
CAT3406B |
CAT3412BDITA |
|
Pouvwa motè |
268.5 |
485 |
|
Modèl bwat transmisyon idwolik |
CLBT5961 |
CLBT6061 |
|
Mòd transmisyon |
Idwolik + mekanik |
Idwolik + mekanik |
|
Sistèm vwayaje |
4×3 |
5×4 |
|
Dyamèt liy perçage prensipal la |
Φ26 |
Φ29 |
|
Vwayaje blòk zen modèl |
YG90 |
YG135/YG160 |
|
Swivel modèl |
SL115 |
SL135/SL160 |
|
Rotary modèl tab la |
ZP175 |
ZP175 |
|
Modèl chasi / mòd kondwi |
XD40/8×6 |
XD60/12×8 |
|
Ang apwòch / ang depa (degre) |
25 degre / 16 degre |
26 degre / 18 degre |
|
Minimòm clearance tè |
290 |
311 |
|
Maksimòm gradabilite |
30% |
26% |
|
Reyon vire minimòm (m) |
14 |
19.2 |
|
Dimansyon jeneral pou retire (mm) |
16.7×2.8×4.3 |
20.5×2.8×4.45 |
|
Pwa ankadreman prensipal la |
42000 |
55000 |
|
Pwa akseswa (kg) |
Anviwon 15000 |
Anviwon 25000 |
