Aplikasyon

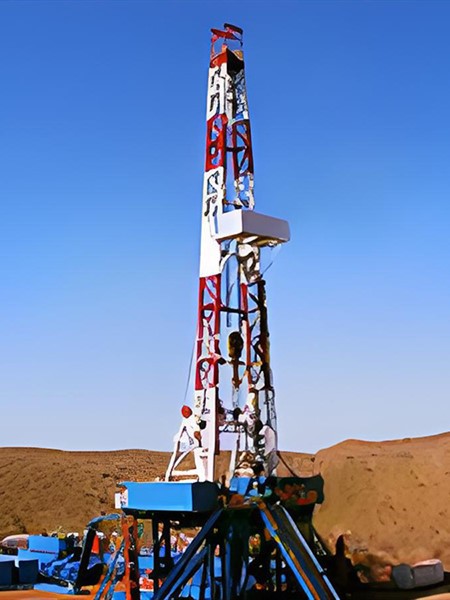

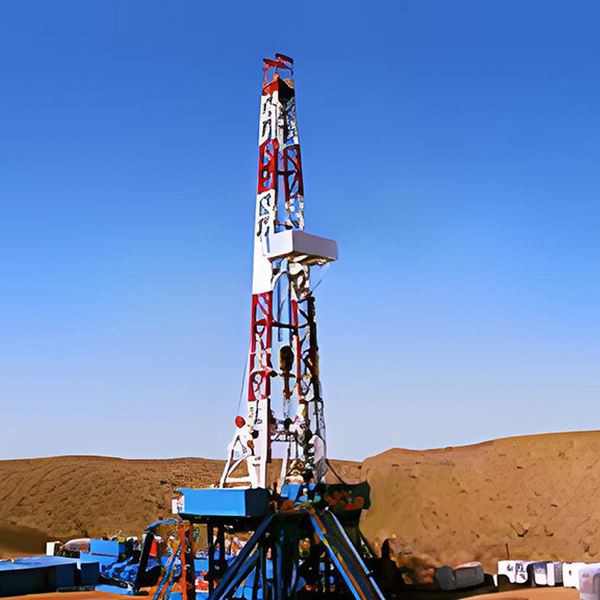

ZJ30 skid-monte forage forage fèt nan Kiba pou forage pwi nan pwofondè pi ba pase 3000m. Li ka travay nan diferan kalite anviwònman tankou zòn lanmè fon, plaj, dezè ak zòn frèt.
Karakteristik
-
Modular Skid-Mounted: Forage forage adopte yon konsepsyon trè modilè, divize ekipman an an plizyè patin tankou patin prensipal la, seri ponp, ak baz, sa ki pèmèt enstalasyon rapid, demonte, ak demenajman pratik.
-
Kalite Kondwi miltip: Tou depan de bezwen diferan, mare forage ZJ30 la sitou ofri de kalite kondwi: kondwi mekanik (motè dyezèl + kouple idwolik / konvètisè koupl + chèn -kondwi bwat paralèl) ak kondwi elektrik (motè frekans varyab AC). AC varyab frekans elektrik kondwi perçage machin ofri pi wo automatisation, pi bon règleman vitès, epi li ka reyalize perçage otomatik ak presyon perçage konstan.
-

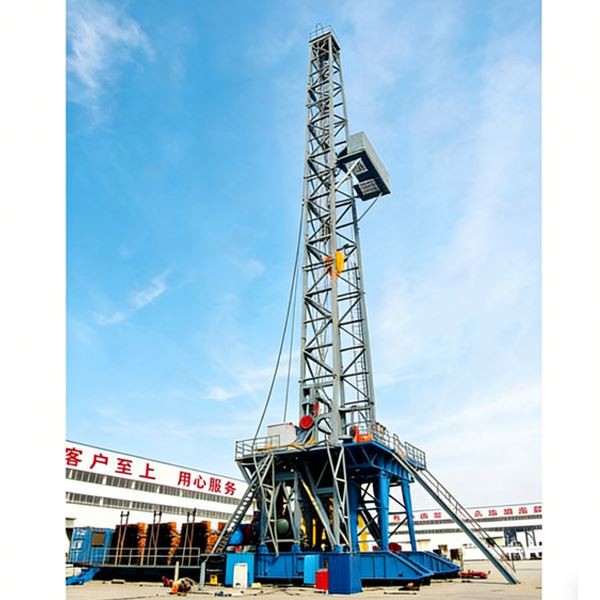

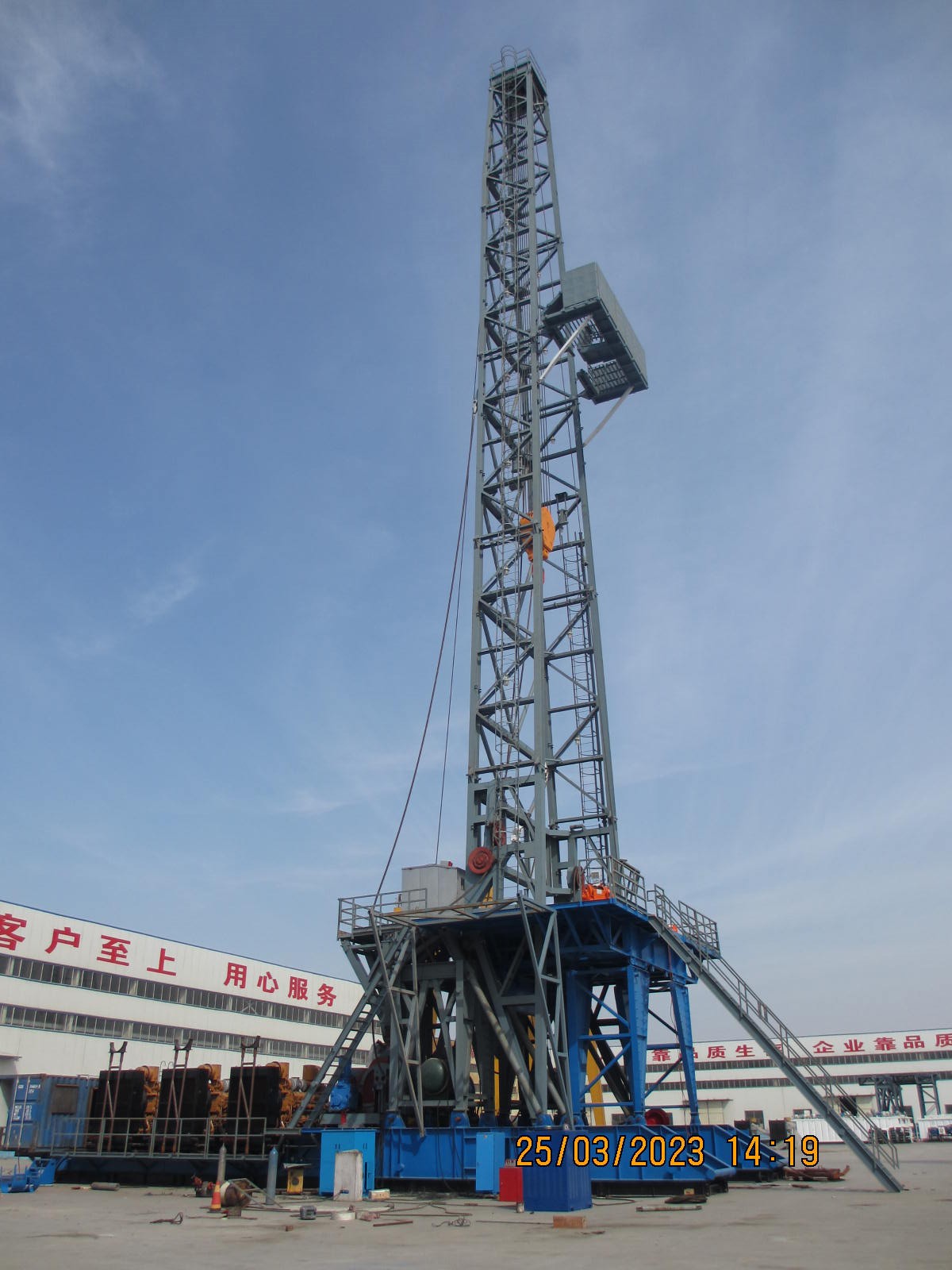

Derrick ak Base: Derrick la anjeneral adopte yon estrikti K-(devan-ouvèti), enstalasyon pozisyon ki ba-, ak leve ak bese entegral, asire sekirite segondè. Baz la platfòm perçage vini nan divès fòm, ki gen ladan bwat-tip ak kalite woulib lage rotary-, bay yon sifas perçage ki laj ak plat.
-
Sistèm frenaj: Fren prensipal la ka ekipe ak yon fren disk idwolik, ki pèmèt operasyon aleka, anpil amelyore kondisyon travay driller a, epi bay yon fondasyon pou perçage otomatik; fren oksilyè yo sitou itilize fren elektwomayetik kouran eddy oswa fren pneumatikman kontwole dlo -fren disk refwadi pou asire sekirite pandan gwo-chaj perçage.
-
Konplètman ekipe: Li ka ekipe ak sistèm kontwòl solid konplè, sistèm kontwòl byen, gwo -presyon presyon, chanm jenerasyon pouvwa ak lòt enstalasyon sipò pou satisfè kondisyon pwosesis perçage diferan kliyan yo.
Paramèt teknik
|
Modèl |
ZJ30 |
|
Pwofondè perçage nominal |
3000m (baton egzèsis: 114mm) |
|
2500m (baton egzèsis: 127mm) |
|
|
Maksimòm chaj zen |
1700kN |
|
Sistèm kòd nan sistèm vwayaje |
5×6; Siksesif sere |
|
Pouvwa nominale nan drawworks |
560kW |
|
Kovèti pou kantite drawworks |
4 devan+2 anvè |
|
Dyamèt kòd fil perçage |
Φ29mm |
|
Ouvèti dyamèt tab rotary |
520.7mm (20 1/2") |
|
Kovèti pou nimewo rotary tab |
4 devan +2 anvè |
|
Perçage ponp kantite ak pouvwa |
1 × 1300hp ponp |
|
Soustrikti |
Bwat-sou-tip bwat |
|
Wotè substruktur ak wotè clearance anba gwo bout bwa tab rotary |
5.5m; 4.5m |
|
Fòm Derrick ak wotè efikas |
K-ki gen fòm; 41m |
|
Mòd transmisyon |
Transmisyon idwolik ak transmisyon chèn konpoze |
|
Kantite motè prensipal dyezèl ak pouvwa |
2 × 810kW |
|
Dèlko oksilyè mete kantite ak pouvwa |
2 × 400kW |
|
Gwo presyon labou manifoul |
Φ103mm (dyamèt drift) × 35MPa |
|
Volim efikas nan sistèm kontwòl solid |
245m3 |
